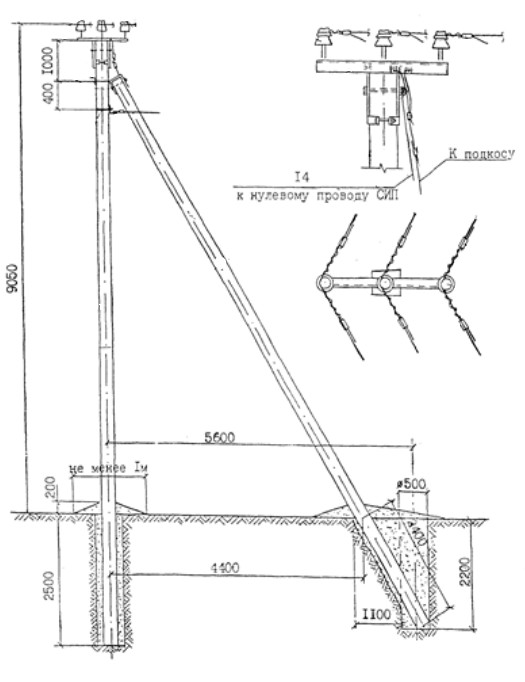

Угловая промежуточная опора ЛЭП УПБ10/0,4-7 (типовой проект Л62-99 09 (Арх. 19.0157))

Арт.: upb10_04-7
Под заказ
от
104401
р.
Угловая промежуточная опора ЛЭП УПБ10/0,4-7 нужна для удержания проводов на участках, где трасса линии электропередачи поворачивает. Её ставят при небольших углах поворота — обычно до 15–30° (при больших углах используют уже угловые анкерные опоры).
  • Описание
  • Характеристики
  • Преимущества

Угловая промежуточная опора ВЛ УПБ10/0,4-7 предназначена для совместной подвески защищённых проводов ВЛ 10кВ и изолированных проводов низкого напряжения в населённой и ненаселённой местностях.

Опоры разработаны для применения в районах с расчётной температурой наружного воздуха от -40°С до +40°С.

УПБ10/04-7 может применяться как в неагрессивных, так и в агрессивных средах в районах с условиями работы стоек при попеременном замораживании и оттаивании в водонасыщенном состоянии грунтов и в условиях эпизодического водонасыщения.

Данная опора сконструирована для использования со штыревыми фарфоровыми изоляторами.

Стоимость опоры УПБ10/0,4-7 сильно зависит от количества опор в заказе, места доставки опор, применяемых комплектующих и типа применяемого антикоррозийного покрытия. Поэтому актуальная стоимость каждой опоры подлежит обязательному уточнению с учётом ваших конкретных условий поставки!


Состав опоры УПБ10/0,4-7:

- Стойка СВ110-2

- Крепление подкоса У-52

- Оголовок ОГ-60

- Траверса ТМ-80

- Хомут Х-51

- Изолятор

- Колпачок

- Зажим ПС-2-1

- Зажим SL4.21

- Спиральная пружинная вязка LT50 (70, 95, 120)

- Дугозащитное устройство SE20.1

- Дугозащитное устройство SE20.2

- Заземляющий проводник ЗП-76

- Скрепляющая лента

- Зажим SO

Производитель
ООО "ЮШЕ-Электро"
Технические условия
ТУ 23.61.12-002-87381870-2021
Страна производства
Российская Федерация
Гарантия
12 месяцев
Статус
Под заказ
Типовой проект
Л62-99 (Арх. 19.0157)
Высота опоры ЛЭП (над землёй), м.
9,05
Глубина котлована, м.
2,2 - 2,5
Тип опоры
Угловая промежуточная

✅ Оперативный расчёт большинства популярных опор ЛЭП;

✅ Комплектация опор в соответствии с типовыми проектами, которые разрабатывались в СССР целыми конструкторскими бюро и институтами электроэнергетики;

✅ Предоставление технического паспорта на каждую марку изготовленных нами опор ЛЭП;

✅ Предоставление сертификата соответствия на опору ЛЭП в полном комплекте (то есть на всё изделие в целом), что позволит проще и быстрее произвести сдачу линии электропередачи заказчику и контролирующим организациям.
