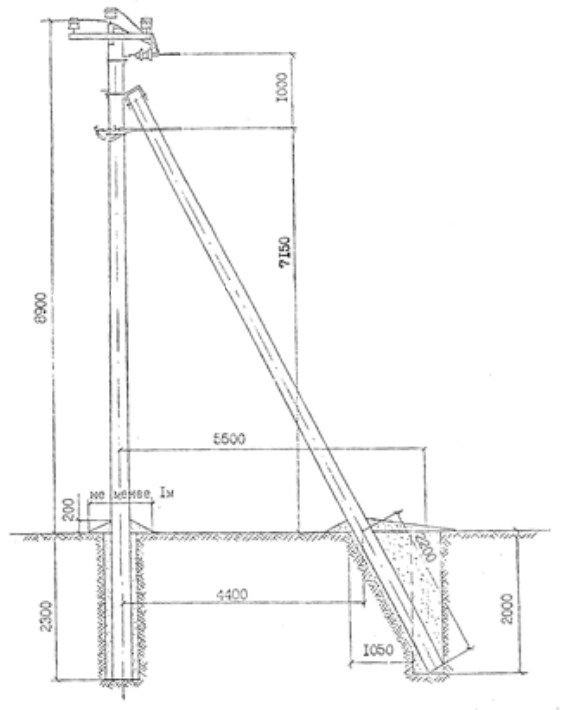

Ответвительная анкерная опора ЛЭП ОАБ10/0,4-7 (типовой проект Л62-99 17 (Арх. 19.0157))

Арт.: oab10_04-7
Под заказ
от
119700
р.
Ответвительная анкерная опора ЛЭП ОАБ10/0,4-7 предназначена для организации ответвления (отвода) от основной воздушной линии электропередачи. Но, поскольку это ещё и анкерная опора, она не просто держит провода ответвления. Её ключевая особенность в том, что она воспринимает значительные продольные нагрузки — то есть удерживает натяжение проводов как в основной линии, так и в отводе.
  • Описание
  • Характеристики
  • Преимущества

Ответвительная анкерная опора ВЛ ОАБ10/0,4-7 предназначена для совместной подвески защищённых проводов ВЛ 10кВ и изолированных проводов низкого напряжения в населённой и ненаселённой местностях.

Опора разработана для применения в районах с расчётной температурой наружного воздуха от -40°С до +40°С.

ОАБ10/0,4-7 может применяться как в неагрессивных, так и в агрессивных средах в районах с условиями работы стоек при попеременном замораживании и оттаивании в водонасыщенном состоянии грунтов и в условиях эпизодического водонасыщения.

Данная опора сконструирована для использования со штыревыми фарфоровыми изоляторами и натяжными изолирующими подвесками.

Стоимость опоры ОАБ10/0,4-7 сильно зависит от количества опор в заказе, места доставки опор, применяемых комплектующих и типа применяемого антикоррозийного покрытия. Поэтому актуальная стоимость каждой опоры подлежит обязательному уточнению с учётом ваших конкретных условий поставки!


Состав опоры ОАБ10/0,4-7:

- Стойка СВ110-2

- Крепление подкоса У-52

- Оголовок ОГ-56

- Траверса ТМ-77

- Траверса ТМ-85

- Хомут Х-51

- Изолятор

- Колпачок

- Гайка 2М16.5

- Натяжная изолирующая подвеска

- Заземляющий проводник ЗП-76

- Зажим ПА

- Зажим ПС-2-1

- Зажим SL4.21

- Дугозащитное устройство SE20.1

- Дугозащитное устройство SE20.2

- Зажим SO

- Зажим поддерживающий SO14.1

- Зажим ответвления SL11.11

- Скрепляющая лента

- Вязальная проволока

Производитель
ООО "ЮШЕ-Электро"
Технические условия
ТУ 23.61.12-002-87381870-2021
Страна производства
Российская Федерация
Гарантия
12 месяцев
Статус
Под заказ
Типовой проект
Л62-99 (Арх. 19.0157)
Высота опоры ЛЭП (над землёй), м.
8,9
Глубина котлована, м.
2,0 - 2,3
Тип опоры
Ответвительная анкерная

✅ Оперативный расчёт большинства популярных опор ЛЭП;

✅ Комплектация опор в соответствии с типовыми проектами, которые разрабатывались в СССР целыми конструкторскими бюро и институтами электроэнергетики;

✅ Предоставление технического паспорта на каждую марку изготовленных нами опор ЛЭП;

✅ Предоставление сертификата соответствия на опору ЛЭП в полном комплекте (то есть на всё изделие в целом), что позволит проще и быстрее произвести сдачу линии электропередачи заказчику и контролирующим организациям.
