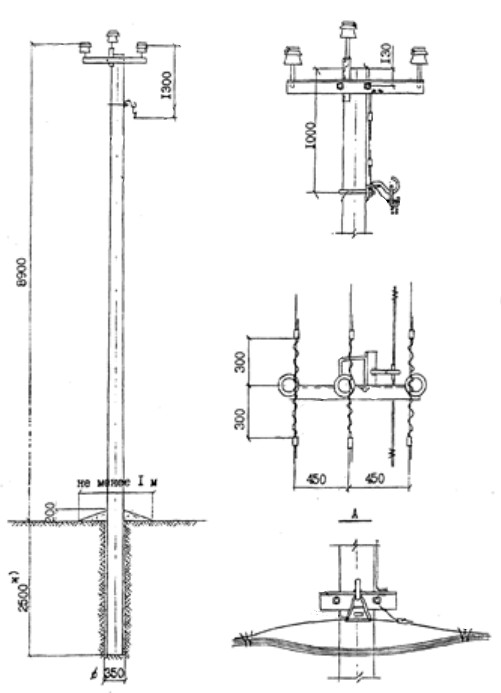

Промежуточные опоры ЛЭП ПБ10/0,4-1(2,3) (типовой проект Л62-99 (Арх. 19.0157))

Арт.: pb10_04-1_2_3
Под заказ
от
103617
р.
Промежуточные опоры ПБ10/0,4-1(2,3) — основной тип опор на воздушных линиях электропередачи (ВЛ): на них приходится 80–85 % всех опор трассы. Их главная задача — поддерживать провода на заданной высоте на прямых участках линии между анкерными опорами.
  • Описание
  • Характеристики
  • Преимущества

Промежуточные опоры ВЛ ПБ10/0,4-1(2,3) предназначены для совместной подвески защищённых проводов ВЛ 10кВ и изолировнных проводов низкого напряжения в населённой и ненаселённой местностях.

Опоры разработаны для применения в районах с расчётной температурой наружного воздуха от -40°С до +40°С.

ПБ10/04-1(2,3) могут применяться как в неагрессивных, так и в агрессивных средах в районах с условиями работы стоек при попеременном замораживании и оттаивании в водонасыщенном состоянии грунтов и в условиях эпизодического водонасыщения.

Данные опоры сконструированы для использования со штыревыми фарфоровыми изоляторами.

Стоимость опор ПБ10/0,4-1(2,3) сильно зависит от количества опор в заказе, места доставки опор, применяемых комплектующих и типа применяемого антикоррозийного покрытия. Поэтому актуальная стоимость каждой опоры подлежит обязательному уточнению с учётом ваших конкретных условий поставки!


Состав опор ПБ10/0,4-1(2,3):

- Стойка С112-1(2,4)

- Оголовок ОГ-56

- Траверса ТМ-83а

- Хомут Х-51

- Изолятор

- Колпачок

- Зажим ПС-2-1

- Спиральная пружинная вязка LT(50, 70, 95, 120)

- Дугозащитное устройство SE20.1

- Дугозащитное устройство SE20.2

- Зажим поддерживающий SO14.1

- Зажим SL4.2 (+SP15)

- Скрепляющая лента

Производитель
ООО "ЮШЕ-Электро"
Технические условия
ТУ 23.61.12-002-87381870-2021
Страна производства
Российская Федерация
Гарантия
12 месяцев
Статус
Под заказ
Типовой проект
Л62-99 (Арх. 19.0157)
Высота опоры ЛЭП (над землёй), м.
8,9
Глубина котлована, м.
2,5
Тип опоры
Промежуточная

✅ Оперативный расчёт большинства популярных опор ЛЭП;

✅ Комплектация опор в соответствии с типовыми проектами, которые разрабатывались в СССР целыми конструкторскими бюро и институтами электроэнергетики;

✅ Предоставление технического паспорта на каждую марку изготовленных нами опор ЛЭП;

✅ Предоставление сертификата соответствия на опору ЛЭП в полном комплекте (то есть на всё изделие в целом), что позволит проще и быстрее произвести сдачу линии электропередачи заказчику и контролирующим организациям.
