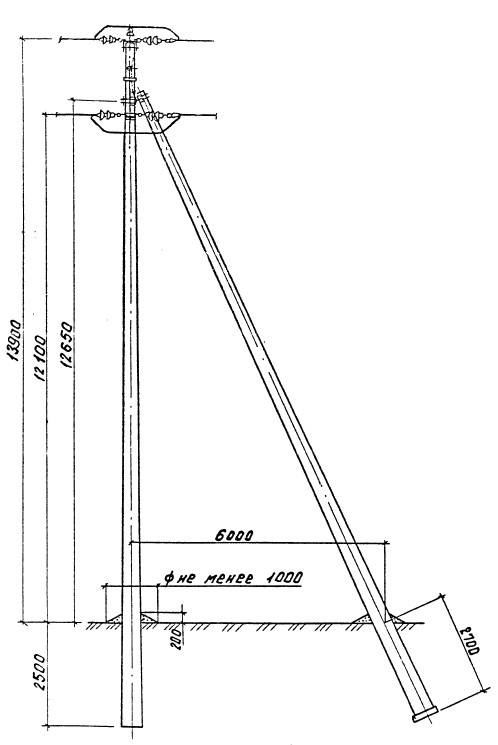

Переходная анкерная (концевая) опора ЛЭП ПА10-5 (типовой проект 3.407.1-143.5.15)

Арт.: pa10-5_3.407.1-143.5
Под заказ
от
204662
р.
Переходная анкерная (концевая) опора ПА10-5 - это специализированная конструкция, сочетающая функции анкерной, концевой и переходной опоры. Она устанавливается в особых точках трассы воздушной линии электропередачи (ВЛ), где требуется не только зафиксировать конец линии, но и преодолеть сложные инженерные или природные препятствия.
  • Описание
  • Характеристики
  • Преимущества

Опора ВЛ ПА10-5 предназначена для применения в I-IV районах по гололёду и I-V ветровых районах в населённой и ненаселённой местностях.

Данная опора сконструирована для применения со штыревыми изоляторами и натяжными изолирующими подвесками.

Стоимость опоры ПА10-5 сильно зависит от количества опор в заказе, места доставки опор, применяемых комплектующих и типа применяемого антикоррозийного покрытия. Поэтому актуальная стоимость каждой опоры подлежит обязательному уточнению с учётом ваших конкретных условий поставки!


Состав опоры ПА10-5:

- Стойка СВ164-12

- Плита П-3и

- Траверса ТМ-21

- Кронштейн ОГ-12

- Оголовок ОГ-15

- Болт Б-1

- Болт Б-6

- Кронштейн У-5

- Проводник ЗП-1

- Изолятор ШФ-20В ГОСТ 22863-77

- Колпачок К-6 ГОСТ 18380-80

- Крепление провода

- Зажимы

- Подвеска натяжная изолирующая

Производитель
ООО "ЮШЕ-Электро"
Технические условия
ТУ 23.61.12-002-87381870-2021
Страна производства
Российская Федерация
Гарантия
12 месяцев
Статус
Под заказ
Типовой проект
3.407.1-143.5
Высота опоры ЛЭП (над землёй), м.
13,9
Глубина котлована, м.
2,5 - 2,7
Тип опоры
Переходная анкерная (концевая)

✅ Оперативный расчёт большинства популярных опор ЛЭП;

✅ Комплектация опор в соответствии с типовыми проектами, которые разрабатывались в СССР целыми конструкторскими бюро и институтами электроэнергетики;

✅ Предоставление технического паспорта на каждую марку изготовленных нами опор ЛЭП;

✅ Предоставление сертификата соответствия на опору ЛЭП в полном комплекте (то есть на всё изделие в целом), что позволит проще и быстрее произвести сдачу линии электропередачи заказчику и контролирующим организациям.
