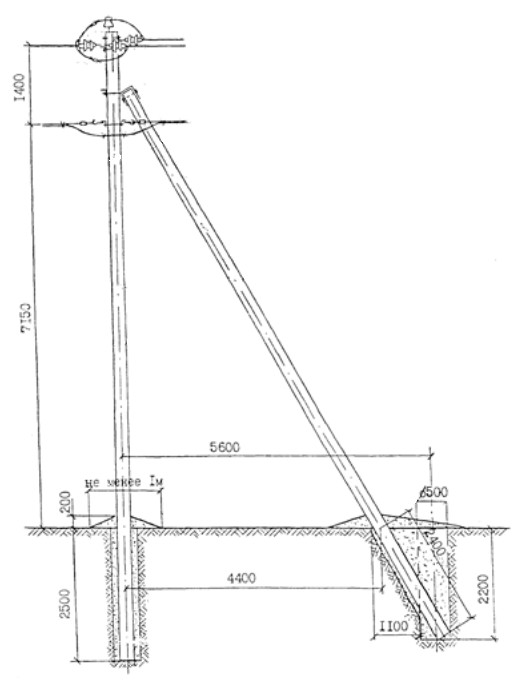

Анкерные опоры ЛЭП АБ10/0,4-1(2,3) (типовой проект Л62-99 05 (Арх. 19.0157))

Арт.: ab10_04-1_2_3
Под заказ
от
97546
р.
Анкерные опоры АБ10/0,4-1(2,3) — это усиленные несущие конструкции, которые жёстко фиксируют провода и воспринимают значительные продольные нагрузки от тяжения проводов. В отличие от промежуточных опор, они не просто поддерживают провода, а «держат» натяжение линии.
  • Описание
  • Характеристики
  • Преимущества

Анкерные опоры ВЛ АБ10/0,4-1(2,3) предназначены для совместной подвески защищённых проводов ВЛ 10кВ и изолированных проводов низкого напряжения в населённой и ненаселённой местностях.

Опоры разработаны для применения в районах с расчётной температурой наружного воздуха от -40°С до +40°С.

АБ10/04-1(2,3) могут применяться как в неагрессивных, так и в агрессивных средах в районах с условиями работы стоек при попеременном замораживании и оттаивании в водонасыщенном состоянии грунтов и в условиях эпизодического водонасыщения.

Данные опоры сконструированы для использования со штыревыми фарфоровыми изоляторами и натяжными изолирующими подвесками.

Стоимость опор АБ10/0,4-1(2,3) сильно зависит от количества опор в заказе, места доставки опор, применяемых комплектующих и типа применяемого антикоррозийного покрытия. Поэтому актуальная стоимость каждой опоры подлежит обязательному уточнению с учётом ваших конкретных условий поставки!


Состав опор АБ10/0,4-1(2,3):

- Стойка С112-1(2,4)

- Стойка С112-2

- Крепление подкоса У-52

- Траверса ТМ-77

- Траверса ТМ-78

- Траверса ТМ-78а

- Накладка ОГ-52

- Хомут Х-51

- Болт М16х220.46

- Болт М16х260.46

- Гайка 2М16.5

- Изолятор

- Колпачок

- Натяжная изолирующая подвеска

- Заземляющий проводник ЗП-76

- Зажим ПА

- Зажим ПС-2-1

- Зажим SL4.21

- Дугозащитное устройство SE20.1

- Заземляющий проводник ЗП-76а

- Скрепляющая лента

- Вязальная проволока

- Зажим SO

Производитель
ООО "ЮШЕ-Электро"
Технические условия
ТУ 23.61.12-002-87381870-2021
Страна производства
Российская Федерация
Гарантия
12 месяцев
Статус
Под заказ
Типовой проект
Л62-99 (Арх. 19.0157)
Высота опоры ЛЭП (над землёй), м.
8,55
Глубина котлована, м.
2,2 - 2,5
Тип опоры
Анкерная

✅ Оперативный расчёт большинства популярных опор ЛЭП;

✅ Комплектация опор в соответствии с типовыми проектами, которые разрабатывались в СССР целыми конструкторскими бюро и институтами электроэнергетики;

✅ Предоставление технического паспорта на каждую марку изготовленных нами опор ЛЭП;

✅ Предоставление сертификата соответствия на опору ЛЭП в полном комплекте (то есть на всё изделие в целом), что позволит проще и быстрее произвести сдачу линии электропередачи заказчику и контролирующим организациям.
