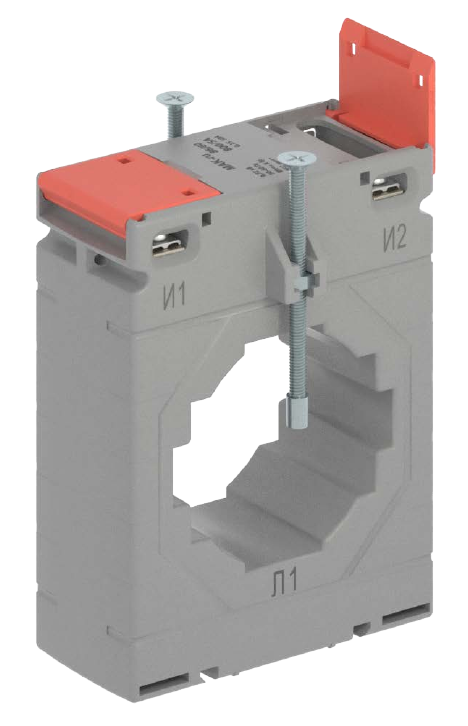

Трансформатор тока MAK-ru 86/60-600/5-5P

- %
Выгода: р.
Арт.: MAK-ru 86/60-600/5-5P
Под заказ
5056.05
р.
6019.1 р.

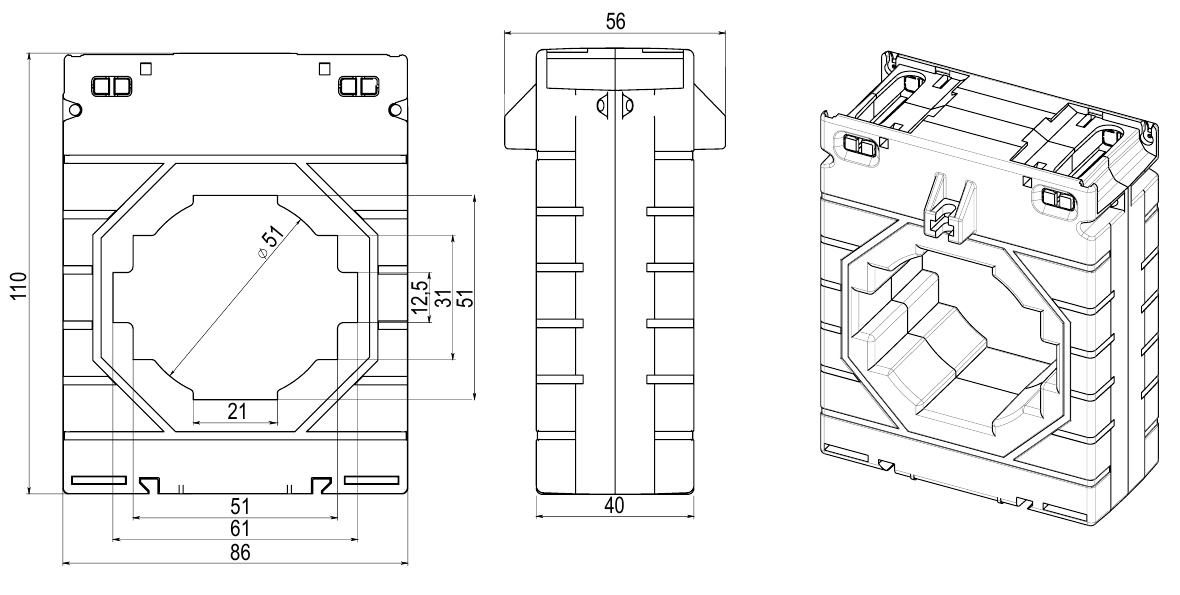

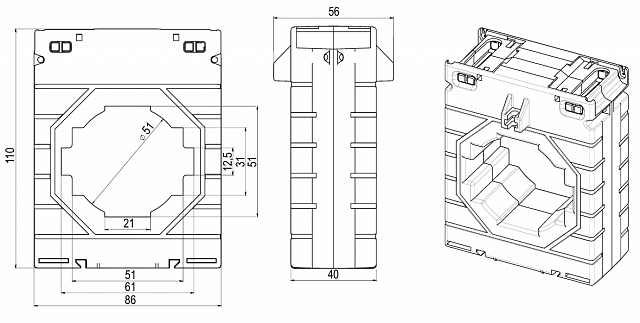

Трансформатор тока MAK-ru 86/60-600/5-5P - окно под шину 12х61 диаметр проводника до 51 мм, ширина трансформатора 86 мм, применяется для токов: 250-1600 А, классы точности: 0,2; 0,5; 0,2S, 0,5S; 1; 3; 5Р; 10Р
  • Описание
  • Характеристики
  • Преимущества

Трансформатор тока MAK-ru 86/60-600/5-5P предназначен для масштабного преобразования переменного тока и передачи сигнала измерительной информации для электрических измерительных приборов, устройств защиты и сигнализации в однофазных электрических цепях переменного тока.

Он предполагает внутреннюю установку и является одной из комплектующих, встраиваемых в различные распределительные устройства, такие как:
- низковольтные комплектные устройства;
- шкафы релейной защиты, автоматики и телемеханики;
- комплектные распределительные устройства;
- токопроводы, другие электроустановки и прочая автоматика.

С помощью MAK-ru 86/60-600/5-5P обеспечивается контроль и передача сигналов цепей измерения, учета, автоматики, сигнализации и защиты в электрических установках переменного тока частоты 50 или 60 Гц, с классом напряжения до 1 кВ. Помимо этого, он используются в устройствах релейной защиты электроэнергетических систем для предохранения приборов от разрушительного действия токов короткого замыкания.


Удобство монтажа и крепления

• Подходит даже для очень ограниченных пространств благодаря малым габаритам;
• Надёжно крепится к шине или кабелю различных сечений и конфигураций, монтажной панели и DIN-рейке, в комплект поставки входит полный набор крепежа;
• Обеспечивает экономию внутреннего пространства в шкафу: размеры позволяют выполнять разводку шин на автоматические выключатели без применения расширительных полюсов;
• Корпус трансформатора имеет текстурированную поверхность, что снижает вероятность соскальзывания и падения во время монтажа.

Страна производства
Российская Федерация
Гарантия
24 месяца
Статус
Под заказ
Масса нетто, кг.
0.56
Типоразмер
86/60
Фактор защиты
FS 5
Класс защиты
IP20
Номинальный ток первичной обмотки, А
600
Номинальный ток вторичной обмотки, А
5
Класс точности
5P

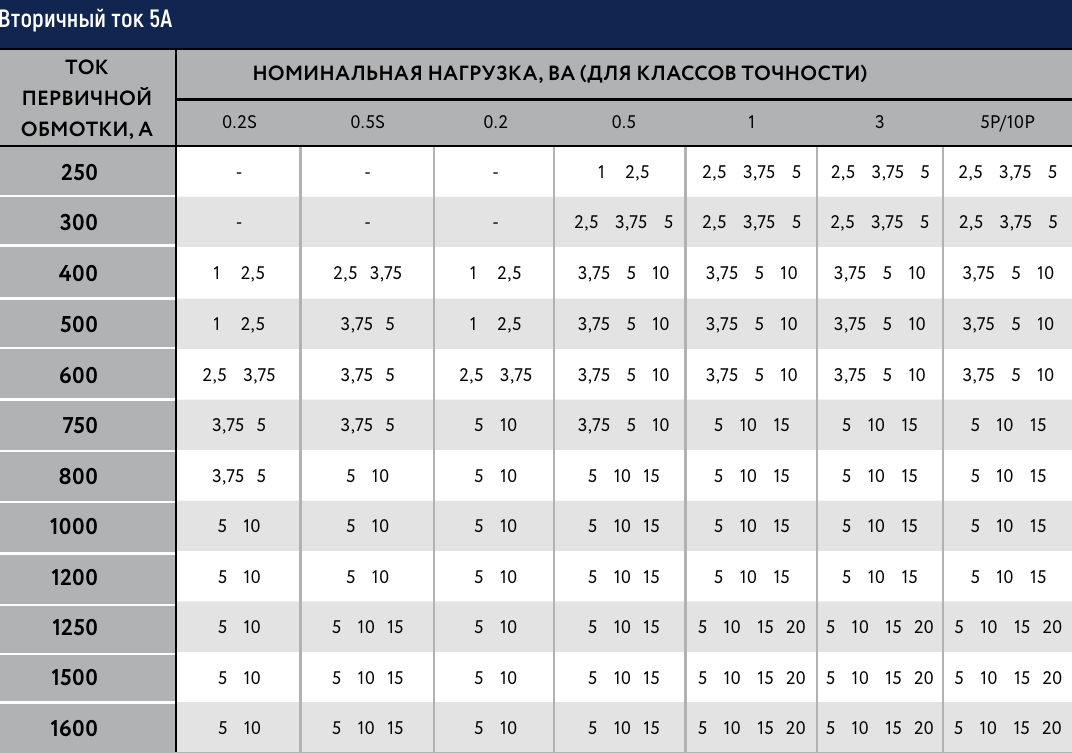

Исполнения по номинальной нагрузке (при cosφ=1.0), ВА
1; 1,5; 2,5; 5
Материал корпуса
Негорючий пластик
Класс изоляции E
max. 120 °С
Диапазон рабочих температур, ºС
-10...+45
Температура хранения, ºС
-45...+50
Номинальное рабочее напряжение, кВ
0.4
Испытательное напряжение, кВ
0.72
Номинальная частота напряжения сети, Гц
50-60
Термический ток короткого замыкания, Ith
- с первичной обмоткой: 40 x In;
- тип шины: 60 x In.
Динамический ток короткого замыкания, Idyn
2,5 х Ith
Межповерочный интервал
4 года
Срок службы
30 лет

✅ ГОСТ 7746-2015;

✅ 100% российский комплектующие, а это значит:
• фиксированный срок изготовления;
• цена не зависит от курса национальной валюты;
• документация на русском языке;
• минимальное транспортное плечо;

✅ Все возможные потребности в измерениях в диапазоне токов 5-6000 А;

✅ Стойкие, негорючие трансформаторы:
• материалы корпуса выдерживают больший диапазон температур, чем зарубежные аналоги (-10...+45 °С);
• класс изоляции Е: max 120 °С;
• температура хранения: -45...+50 °С;

✅ 30 лет - срок службы;
4 года — длительный межповерочный период;

✅ Габаритная линейка трансформаторов «Мak ru» ® позволяет подобрать соотношение «номинал/габарит», аналогичное высококачественным зарубежным ИТТ;

✅ Внесение поверочных данных на официальный сайт метрологической поверки ФГИС «АРШИН-РОССТАНДАРТ» на этапе приёмо-сдаточных работ;

✅ Повышение уровня точности и надёжности трансформаторов без изменения сроков изготовления партии;

✅ Сертификация на соответствие СМК ISO 9001-2015;

✅ Solidworks - программный комплекс САПР для конструкторской и технологической подготовки производства;
