Угловая промежуточная опора ЛЭП УПоБ10-22 (типовой проект Л56-97.10)

Арт.: upob10-22_l56-97.10
Под заказ
от
55383
р.
Угловая промежуточная опора УПоБ10-22 предназначена для установки в местах изменения направления трассы. В отличие от промежуточных опор, угловые должны выдерживать значительные тяговые усилия проводов, направленные под углом.
  • Описание
  • Характеристики
  • Преимущества

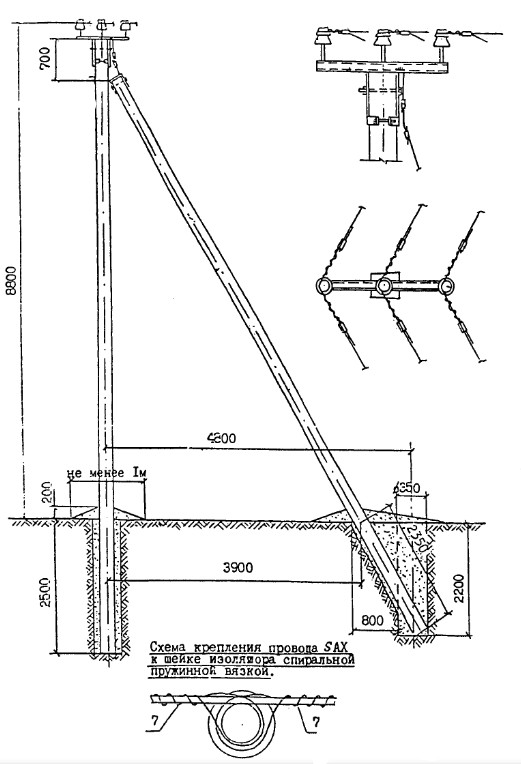

Угловая промежуточная опора ВЛ УПоБ10-22 (подкосной конструкции) с защищёнными проводами напряжением 6-10 кВ отвечает требованиям ПУЭ (издание 6) для применения в I-V районах по скоростному напору ветра и I-IV и особом районах по гололёду с нормируемыми ПУЭ расчётными нагрузками.

Данная опора сооружается на базе железобетонной стойки типа СВ110-3, утверждённой для применения РАО "ЕЭС России" (протокол №11-02 от 15.06.95 г.).

Применяемые в конструкции данной опоры детали могут эксплуатироваться при расчётной температуре наружного воздуха (средней температуре наиболее холодной пятидневки в районе строительства) до минус 55°С для железобетонных изделий и до минус 50°С для стальных изделий.

Крепление проводов ВЛ на данной опоре предусмотрено при помощи штыревых изоляторов марок ШФ10-Г или ШФ20-Г.

Стоимость опоры сильно зависит от количества опор в заказе, места доставки опор, применяемых комплектующих и типа применяемого антикоррозийного покрытия. Поэтому актуальная стоимость каждой опоры подлежит обязательному уточнению с учётом ваших конкретных условий поставки!


Состав опоры:

- Стойка СВ110-3

- Крепление подкоса У-52

- Оголовок ОГ-58

- Изолятор

- Колпачок

- Зажим ПС-2-1

- Спиральная пружинная вязка LT35 (50, 70, 95)

- Дугозащитное устройство SE20.1

- Дугозащитное устройство SE20.2

Производитель
ООО "ЮШЕ-Электро"
Технические условия
ТУ 23.61.12-002-87381870-2021
Страна производства
Российская Федерация
Гарантия
12 месяцев
Статус
Под заказ
Типовой проект
Л56-97
Высота опоры ЛЭП (над землёй), м.
8,8
Глубина котлована, м.
2,2 - 2,5
Тип опоры
Угловая промежуточная

✅ Оперативный расчёт большинства популярных опор ЛЭП;

✅ Комплектация опор в соответствии с типовыми проектами, которые разрабатывались в СССР целыми конструкторскими бюро и институтами;

✅ Предоставление технического паспорта на каждую марку изготовленных нами опор ЛЭП;

✅ Предоставление сертификата соответствия на опору ЛЭП в полном комплекте (то есть на всё изделие в целом), что позволит проще и быстрее произвести сдачу линии электропередач заказчику и контролирующим организациям.
