Угловая промежуточная опора ЛЭП УПДтБ10-3 на угол поворота ВЛ 20° (типовой проект Л57-97.08)

Арт.: updtb10-3_l57-97.08
Под заказ
от
130892
р.
Угловая промежуточная опора ЛЭП УПДтБ10-3 на угол поворота ВЛ 20° предназначена для установки в местах изменения направления трассы воздушной линии электропередачи (ВЛ). Данная опора компенсирует горизонтальную составляющую тяжения проводов, возникающую из-за изменения направления линии. В отличие от прямых (промежуточных) опор, угловые должны выдерживать значительные тяговые усилия, направленные под углом.
  • Описание
  • Характеристики
  • Преимущества

Угловая промежуточная опора ВЛ УПДтБ10-3 на угол поворота ВЛ 20° с защищёнными проводами напряжением 10 кВ отвечает требованиям ПУЭ (издание 6) для применения в I-V районах по скоростному напору ветра и I-IV и особом районах по гололёду с нормируемыми ПУЭ расчётными нагрузками.

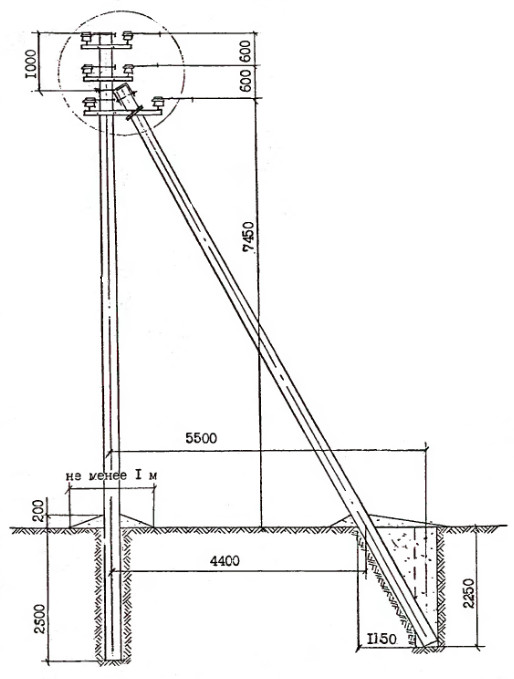

Данная опора представляет собой подкосную конструкцию с закреплёнными хомутами на стойке траверсами, что позволяет выполнить их сборку и установку в пробуренные котлованы укрупнёнными монтажными блоками.

Закрепление опоры УПДтБ10-3 предусматривается в песчаных и глинистых грунтах в пробуренных котлованах диаметром 350÷600 мм. При этом учитывается возможность использования местного грунта для засыпки пазух котлованов.

Крепление проводов ВЛ на данной опоре предусмотрено на штыревых изоляторах марок ШФ10-Г, ШФ-10Д и ШФ20-Г.

Стоимость опоры сильно зависит от количества опор в заказе, места доставки опор, применяемых комплектующих и типа применяемого антикоррозийного покрытия. Поэтому актуальная стоимость каждой опоры подлежит обязательному уточнению с учётом ваших конкретных условий поставки!


Состав опоры:

- Стойка С112-2

- Крепление подкоса У-52

- Траверса ТМ-73

- Траверса ТМ-74

- Хомут Х-52

- Упор УП-50

- Изолятор

- Колпачок

- Штырь Ш-20-80

- Зажим ПС-2-1

- Заземляющий проводник ЗП-69

- Гайка 2М16

- Дугозащитное устройство SE20.1

- Дугозащитное устройство SE20.2

- Вязальная проволока

Производитель
ООО "ЮШЕ-Электро"
Технические условия
ТУ 23.61.12-002-87381870-2021
Страна производства
Российская Федерация
Гарантия
12 месяцев
Статус
Под заказ
Типовой проект
Л57-97
Высота опоры ЛЭП (над землёй), м.
8,7
Глубина котлована, м.
2,25 - 2,5
Тип опоры
Угловая промежуточная

✅ Оперативный расчёт большинства популярных опор ЛЭП;

✅ Комплектация опор в соответствии с типовыми проектами, которые разрабатывались в СССР целыми конструкторскими бюро и институтами электроэнергетики;

✅ Предоставление технического паспорта на каждую марку изготовленных нами опор ЛЭП;

✅ Предоставление сертификата соответствия на опору ЛЭП в полном комплекте (то есть на всё изделие в целом), что позволит проще и быстрее произвести сдачу линии электропередачи заказчику и контролирующим организациям.
