Угловая промежуточная опора ЛЭП УП10-1 (типовой проект 3.407.1-143.1.9)

Арт.: up10-1_3.407.1-143.1
Под заказ
от
56359
р.

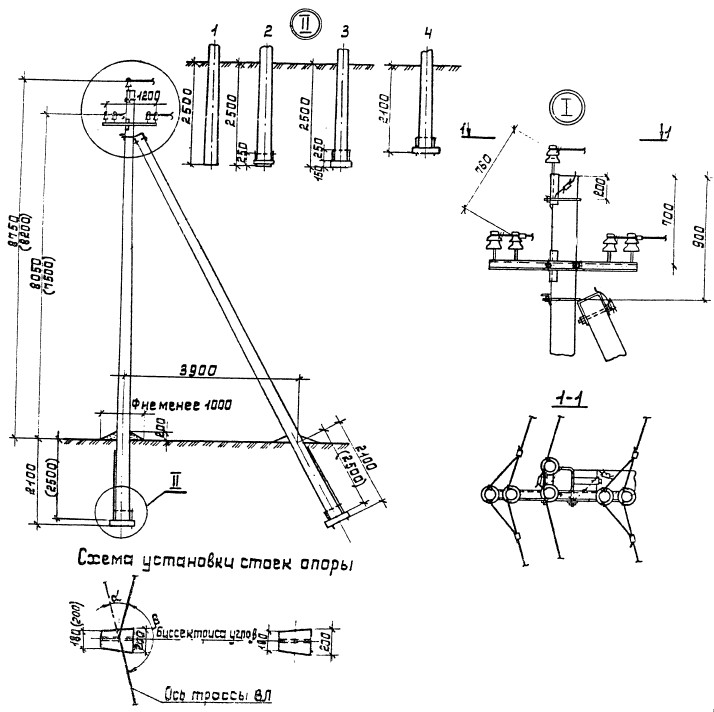

Угловая промежуточная опора УП10-1 предназначена для установки в местах изменения направления трассы. В отличие от прямых (промежуточных) опор, угловые должны выдерживать значительные тяговые усилия проводов, направленные под углом.
  • Описание
  • Характеристики
  • Преимущества

Опора ВЛ УП10-1 предназначена для применения в I-V ветровых районах и I-IV районах по гололёду в ненаселённых и населённых местностях.

На данной опоре ВЛ УП10-1 используются штыревые изоляторы ШФ20-В или ШФ-10Г (ШС10-Г).

В районах повышенной опасности гибели крупных птиц на опорах ВЛ 10 кВ рекомендуется применять устройства защиты от птиц (в комплектацию опоры не входят - подбираются и приобретаются отдельно).

Угловая промежуточная опора УП10-1 может применяться при угле поворота ВЛ до 30° (без смены сечения прводов).

Стоимость опоры сильно зависит от количества опор в заказе, места доставки опор, применяемых комплектующих и типа применяемого антикоррозийного покрытия. Поэтому актуальная стоимость каждой опоры подлежит обязательному уточнению с учётом ваших конкретных условий поставки!


Состав опоры:

- Стойка СВ105-3,5 (СВ105)

- Плита П-3и

- Траверса ТМ-5

- Оголовок ОГ-1

- Хомут Х-1

- Хомут Х-2

- Кронштейн У-1

- Стяжка Г-1

- Проводник ЗП-1

- Изолятор ШФ-20В ГОСТ 22863-77

- Колпачок К-9 ГОСТ 18380-80

- Крепление провода

- Зажим ПС-2 ГОСТ 4261-82

- Зажим ПА ГОСТ 4261-82

Производитель
ООО "ЮШЕ-Электро"
Технические условия
ТУ 23.61.12-002-87381870-2021
Страна производства
Российская Федерация
Гарантия
12 месяцев
Статус
Под заказ
Типовой проект
3.407.1-143.1
Высота опоры ЛЭП (над землёй), м.
8,2 - 8,75
Глубина котлована, м.
2,1 - 2,5
Тип опоры
Угловая промежуточная

✅ Оперативный расчёт большинства популярных опор ЛЭП;

✅ Комплектация опор в соответствии с типовыми проектами, которые разрабатывались в СССР целыми конструкторскими бюро и институтами электроэнергетики;

✅ Предоставление технического паспорта на каждую марку изготовленных нами опор ЛЭП;

✅ Предоставление сертификата соответствия на опору ЛЭП в полном комплекте (то есть на всё изделие в целом), что позволит проще и быстрее произвести сдачу линии электропередачи заказчику и контролирующим организациям.
