Угловая анкерная опора ЛЭП УАтБ10-24 (типовой проект Л56-97.14)

Арт.: uatb10-24_l56-97.14
Под заказ
от
128792
р.

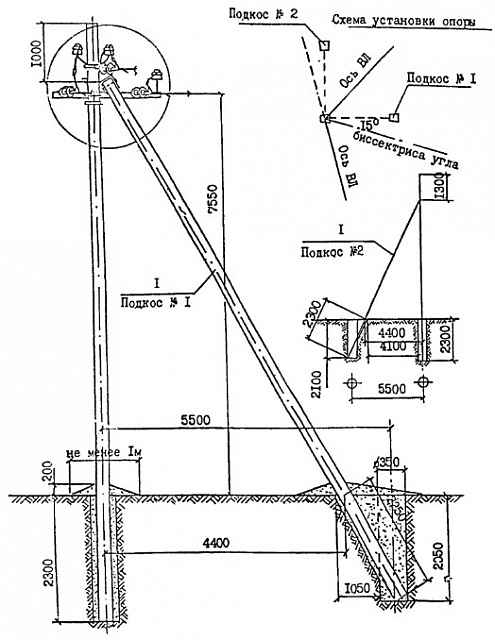

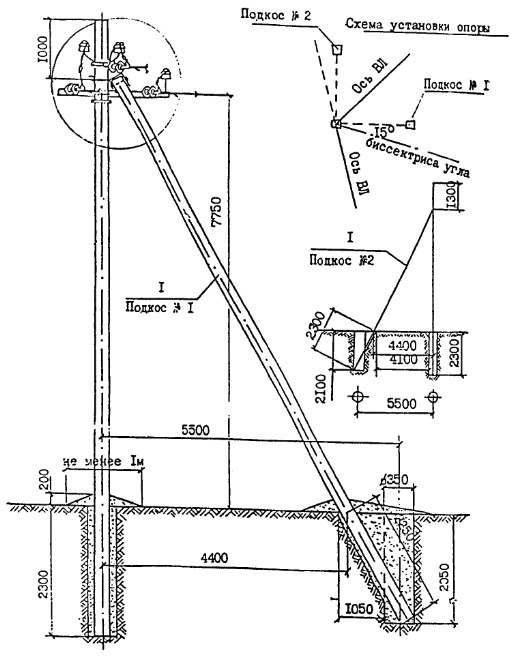

Угловая анкерная опора УАтБ10-24 предназначена для установки в местах изменения направления трассы на угол поворота 0-60°. В отличие от прямых (промежуточных) опор, угловые должны компенсировать горизонтальную составляющую тяжения проводов, возникающую из-за изменения направления линии.
  • Описание
  • Характеристики
  • Преимущества

Угловая анкерная опора ВЛ УАтБ10-24 (подкосной конструкции) с защищёнными проводами напряжением 6-10 кВ отвечает требованиям ПУЭ (издание 6) для применения в I-V районах по скоростному напору ветра и I-IV и особом районах по гололёду с нормируемыми ПУЭ расчётными нагрузками.

Данная опора сооружается на базе железобетонной стойки типа С112-2, утверждённой для применения РАО "ЕЭС России" (протокол №11-02 от 15.06.95 г.).

Применяемые в конструкции данной опоры детали могут эксплуатироваться при расчётной температуре наружного воздуха (средней температуре наиболее холодной пятидневки в районе строительства) до минус 55°С для железобетонных изделий и до минус 50°С для стальных изделий.

Крепление проводов ВЛ на данной опоре предусмотрено при помощи штыревых изоляторов марок ШФ10-Г или ШФ20-Г и натяжных изолирующих подвесок (гирлянд изоляторов).

Данная угловая анкерная опора ВЛ УАтБ10-24 предназначена для установки в местах изменения направления трассы на угол поворота 0-60°. В отличие от прямых (промежуточных) опор, угловые должны компенсировать горизонтальную составляющую тяжения проводов, возникающую из-за изменения направления линии.

Стоимость опоры сильно зависит от количества опор в заказе, места доставки опор, применяемых комплектующих и типа применяемого антикоррозийного покрытия. Поэтому актуальная стоимость каждой опоры подлежит обязательному уточнению с учётом ваших конкретных условий поставки!


Состав опоры:

- Стойка С112-2

- Крепление подкоса У-52

- Траверса ТМ-73

- Крепление изолятора КИ1

- Траверса ТМ-60

- Накладка ОГ-52

- Хомут Х-51

- Изолятор

- Колпачок

- Натяжная изолирующая подвеска

- Зажим ПА

- Зажим ПС-2-1

- Дугозащитное устройство SE20.2

- Звено промежуточное ПРТ-7-1

- Вязальная проволока

Производитель
ООО "ЮШЕ-Электро"
Технические условия
ТУ 23.61.12-002-87381870-2021
Страна производства
Российская Федерация
Гарантия
12 месяцев
Статус
Под заказ
Типовой проект
Л56-97
Высота опоры ЛЭП (над землёй), м.
8,9
Глубина котлована, м.
2,05 - 2,3
Тип опоры
Угловая анкерная

✅ Оперативный расчёт большинства популярных опор ЛЭП;

✅ Комплектация опор в соответствии с типовыми проектами, которые разрабатывались в СССР целыми конструкторскими бюро и институтами;

✅ Предоставление технического паспорта на каждую марку изготовленных нами опор ЛЭП;

✅ Предоставление сертификата соответствия на опору ЛЭП в полном комплекте (то есть на всё изделие в целом), что позволит проще и быстрее произвести сдачу линии электропередач заказчику и контролирующим организациям.
