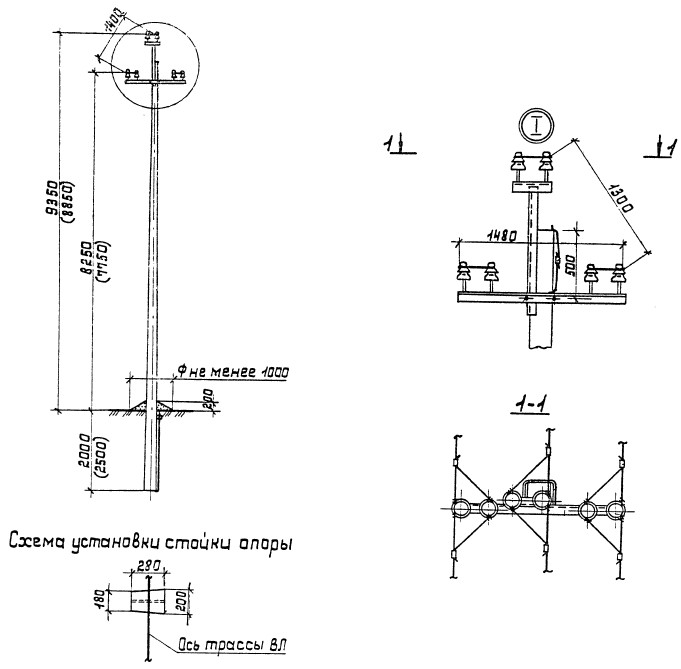

Промежуточная опора ЛЭП П10-2 (типовой проект 3.407.1-143.1.8)

Арт.: p10-2_3.407.1-143.1
Под заказ
от
36584
р.
Промежуточная опора П10-2 предназначена для поддержания проводов между основными опорами воздушной линии. Функции опоры П10-2 - поддержка СИП или проводников другого типа, сопротивление ветровым нагрузкам, снегопадам, разделение проводов и предотвращение их пересечения, для минимизация риска коротких замыканий, предотвращение провисания проводов и обеспечение оптимальной высоты на всех участках воздушной линии.
  • Описание
  • Характеристики
  • Преимущества

Опора ВЛ П10-2 предназначена для применения в I-V ветровых районах и I-IV районах по гололёду в ненаселённых и населённых местностях.

На данной опоре предусмотрена возможность установки устройства ответвления от магистрали ВЛ.

В районах повышенной опасности гибели крупных птиц на опорах ВЛ 10 кВ рекомендуется применять устройства защиты от птиц (в комплектацию опоры не входят - подбираются и приобретаются отдельно).

На опоре П10-2 предусмотрено крепление проводов ВЛ с использованием штыревых изоляторов ШФ20-В или ШФ-10Г (ШС10-Г).

Стоимость опоры сильно зависит от количества опор в заказе, места доставки опор, применяемых комплектующих и типа применяемого антикоррозийного покрытия. Поэтому актуальная стоимость каждой опоры подлежит обязательному уточнению с учётом ваших конкретных условий поставки!


Состав опоры:

- Стойка СВ105-3,5 (СВ105)

- Траверса ТМ-3

- Хомут Х-1

- Изолятор ШФ-20В ГОСТ 22863-77

- Колпачок К-6 ГОСТ 18380-80

- Крепление провода

- Зажим ПС-2 ГОСТ 4261-82

- Зажим ПА ГОСТ 4261-82

Производитель
ООО "ЮШЕ-Электро"
Технические условия
ТУ 23.61.12-002-87381870-2021
Страна производства
Российская Федерация
Гарантия
12 месяцев
Статус
Под заказ
Типовой проект
3.407.1-143.1
Высота опоры ЛЭП (над землёй), м.
8,85 - 9,35
Глубина котлована, м.
2 - 2,5
Тип опоры
Промежуточная

✅ Оперативный расчёт большинства популярных опор ЛЭП;

✅ Комплектация опор в соответствии с типовыми проектами, которые разрабатывались в СССР целыми конструкторскими бюро и институтами электроэнергетики;

✅ Предоставление технического паспорта на каждую марку изготовленных нами опор ЛЭП;

✅ Предоставление сертификата соответствия на опору ЛЭП в полном комплекте (то есть на всё изделие в целом), что позволит проще и быстрее произвести сдачу линии электропередачи заказчику и контролирующим организациям.
