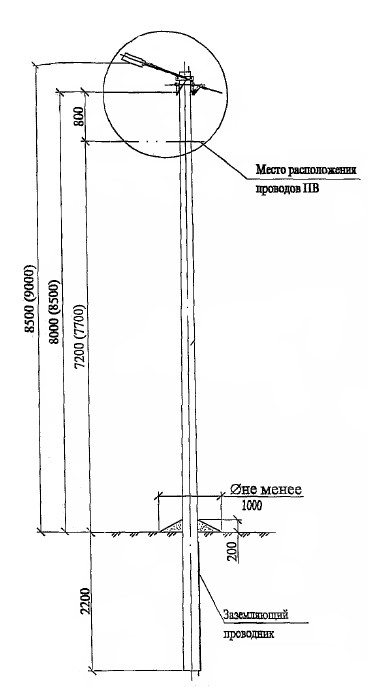

Данная опора ВЛ 0.4 кВ с изолированными проводами отвечает требованиям Правил устройства воздушных линий электропередачи напряжением до 1 кВ с самонесущими изолированными проводами (ПУ ВЛИ напряжением до 1 кВ), разработанных Департаментом электрических сетей РАО «ЕЭС России», АООТ «РОСЭП» и АО «Фирма ОРГРЭС».
Может применяться в I-IV и особом районах по гололёду и в I-V ветровых районах в застроенной и незастроенной местности, при этом данную опору в IV и V ветровых районах в незастроенной местности рекомендуется выполнять на стойках СВ105-5 или СВ110-5 с расчетным изгибающим моментом 5 тс.м, в остальных случаях могут применяться стойки СВ 105-3.6 и СВ110-3.5.
Расчёт конструкции опоры выполнен с учётом подвески двух изолированных проводов (СИП), двух проводов ПВ (проводного вещания) и четырёх проводов ответвления к вводам в здание.
Данная опора предусматривает возможность ответвления к вводам в здания.
Стоимость опоры сильно зависит от количества опор в заказе, места доставки опор, применяемых комплектующих и типа применяемого антикоррозийного покрытия. Поэтому актуальная стоимость каждой опоры подлежит обязательному уточнению с учётом ваших конкретных условий поставки!
Состав опоры:
- Стойка СВ105-3,6(5) или СВ110-3,5(5)
- Кронштейн КС1
- Хомут Х15
- Проводник ЗП2
- Проводник ЗП6
- Зажим ПС-1-1
- Зажим ответвительный К-ОНФ-1, SM7.1, PZ11F
- Светильник НКУ01х200/д23-01-У1 или РКУ06х125-001хУ1
- Кронштейн подвесной SOT84.1
- Кронштейн SOT83
- Зажим поддерживающий S014.1
- Зажим натяжной SO 80.225 для СИП 2х(1б-25)
- Зажим натяжной SO 80 для СИП 4х(1б-25)
- Зажим натяжной SO 3.25-S04.95 для СИП 25-95
- Зажим ответвления фазы SL 9.2
- Зажим ответвительный SM 2.21
- Лента стальная бандажная 0.7x20x2000 типа SOT46
Примечание:
Линейная арматура опоры ПП-10 может быть представлена одним из трёх вариантов (российская, финская, французская), в данном описании приведён вариант финской арматуры.
