Переходная анкерная опора ЛЭП ПА10 (типовой проект 20.0096-03)

Арт.: pa10_20.0096-03
Под заказ
от
89948
р.
Переходная анкерная опора ПА10 предназначена для восприятия значительных продольных нагрузок и обеспечения устойчивости линии на участках с изменением направления или на концах линии при совместной подвеске самонесущих изолированных проводов ВЛИ 0,4кВ и проводов СИП для освещения.
  • Описание
  • Характеристики
  • Преимущества

Данная опора ВЛ 0.4 кВ с изолированными проводами отвечает требованиям Правил устройства воздушных линий электропередачи напряжением до 1 кВ с самонесущими изолированными проводами (ПУ ВЛИ напряжением до 1 кВ), разработанных Департаментом электрических сетей РАО «ЕЭС России», АООТ «РОСЭП» и АО «Фирма ОРГРЭС».

Может применяться в I-IV и особом районах по гололёду и в I-V ветровых районах в застроенной и незастроенной местности, при этом данную опо­ру в IV и V ветровых районах в незастроенной местности рекомендуется выпол­нять на стойках СВ105-5 или СВ110-5 с расчетным изгибающим моментом 5 тс.м, в остальных случаях могут применяться стойки СВ 105-3.6 и СВ110-3.5.

Расчёт конструкции опоры выполнен с учётом подвески двух изолированных проводов (СИП), двух проводов ПВ (проводного вещания) и четырёх проводов ответвления к вводам в здание.

Опора ПА-10 предусматривает возможность ответвления к вводам в здания. Также она может применяться в качестве концевой около подстанции и на конце ВЛ.

Стоимость опоры сильно зависит от количества опор в заказе, места доставки опор, применяемых комплектующих и типа применяемого антикоррозийного покрытия. Поэтому актуальная стоимость каждой опоры подлежит обязательному уточнению с учётом ваших конкретных условий поставки!


Состав опоры:

- Стойка СВ105-3,6(5) или СВ110-3,5(5)

- Опорно-анкерная плита П-3и

- Кронштейн КС1

- Кронштейн У1

- Стяжка Г1

- Хомут Х15

- Проводник ЗП2

- Проводник ЗП6

- Зажим ПС-1

- Зажим ответвительный К-ОНФ-1, SM7.1, PZ11

- Светильник НКУ01х200/д23-01-У1 или РКУ06х125-001хУ1

- Провод с резиновой изоляцией ПРГН1,5 ГОСТ20520-80

- Кронштейн SOT83

- Натяжной зажим SO93

- Зажим натяжной SO 80.225 для СИП 2х(1б-25)

- Зажим натяжной SO 80 для СИП 4х(1б-25)

- Зажим натяжной SO3.25-S04.95 для СИП 25-95

- Зажим ответвления фазы SL 9.2

- Зажим ответвительный SM 2.21

- Зажим соединительный SJ2.4 для нулевой жилы

- Зажим соединительный SJl .4-SJ3.4 для фазных проводов

- Лента стальная бандажная 0.7x20x2000 типа SOT46

Примечание:

Линейная арматура опоры ПА-10 может быть представлена одним из трёх вариантов (российская, финская, французская), в данном описании приведён вариант финской арматуры.

Производитель
ООО "ЮШЕ-Электро"
Технические условия
ТУ 23.61.12-002-87381870-2021
Страна производства
Российская Федерация
Гарантия
12 месяцев
Статус
Под заказ
Типовой проект
20.0096

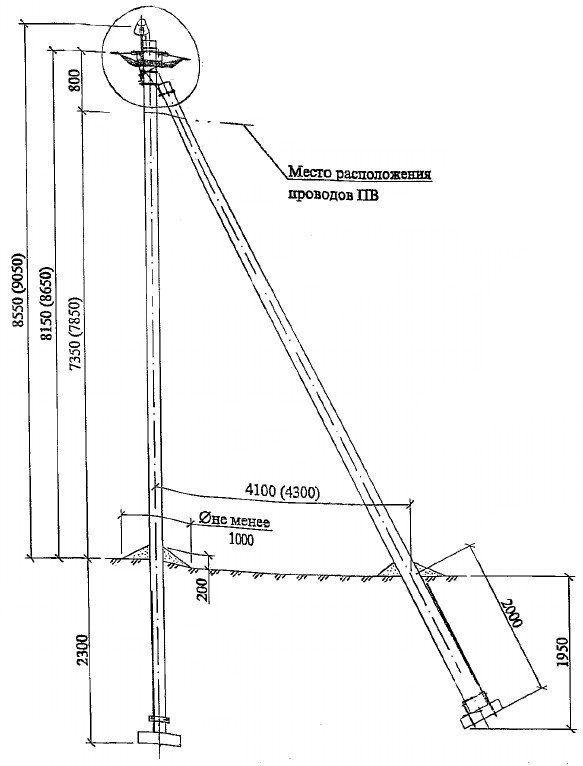

Высота опоры ЛЭП (над землёй), м.
8,55 - 9,05
Глубина котлована, м.
1,95 - 2,3

✅ Оперативный расчёт большинства популярных опор ЛЭП;

✅ Комплектация опор в соответствии с типовыми проектами, которые разрабатывались в СССР целыми конструкторскими бюро и институтами;

✅ Предоставление технического паспорта на каждую марку изготовленных нами опор ЛЭП;

✅ Предоставление сертификата соответствия на опору ЛЭП в полном комплекте (то есть на всё изделие в целом), что позволит проще и быстрее произвести сдачу линии электропередач заказчику и контролирующим организациям.
