Щит ограждения ячеек КСО БАРЬЕР-КСО (барьер безопасности)
Щиты ограждения ячеек КСО (барьеры безопасности) применяются для ограждения токоведущих частей выключателя нагрузки и секции шин находящихся под напряжением 6-10 кВ с целью предупреждения, предотвращения случайного прикосновения к этим токоведущим частям рабочего персонала.
Описание щита

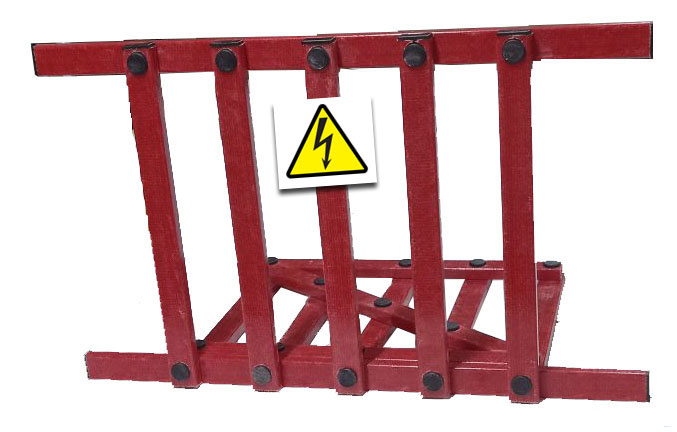

Барьеры безопасности должны изготавливаться из диэлектрического стеклопластикового профиля размером 20х40мм, поверхность которого покрыта атмосферостойкими электроизоляционными эмалью и лаком красного цвета.

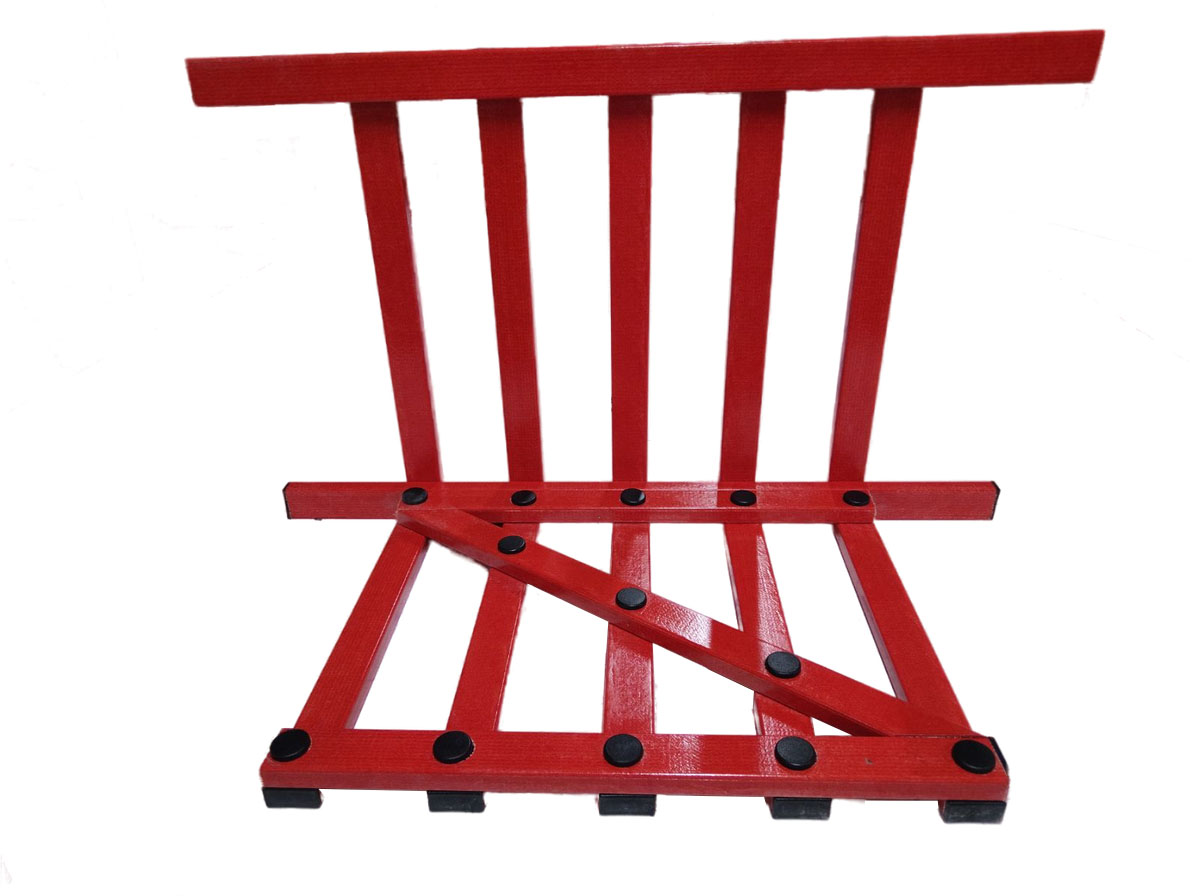

Барьер безопасности состоит из двух скрепленных между собой секций под углом 90⁰. Каждая секция состоит из 2-х горизонтально расположенных перекладин и 5-ти вертикально расположенных перекладин.
Характеристики
-

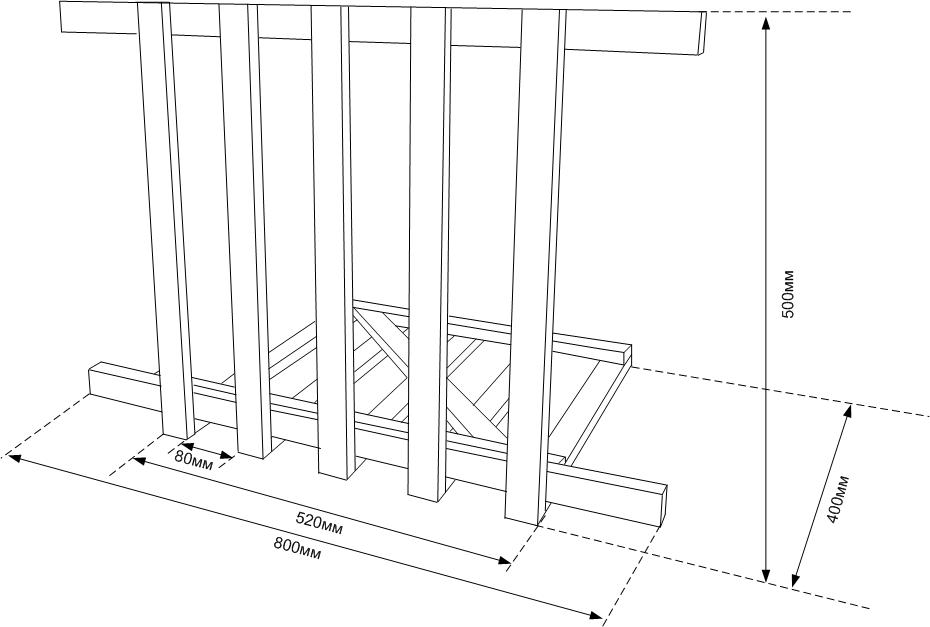

Горизонтально расположенные перекладины имеют длину 800мм.
- Вертикально расположенные перекладины имеют длину: - секция №1 – 500мм, - секция №2 – 400мм
-
Вертикально расположенные перекладины размещаются симметрично относительно центра горизонтальных перекладин.
-
Секции между собой соединены с помощью болтового соединения под углом 90⁰.
- Вместе с барьером поставляются для установки на ячейку: - винт с пресшайбой Мх6 длинной 30мм – 4шт; - шайба М6 увеличенная – 4шт;- гайка-барашек М6 – 4шт. -знак безопасности «Осторожно электрическое напряжение»
- Гарантийный срок на изделие составляет 24 месяца.
